Отчёт о прохождении практики в архитектурном бюро «Сэтл Сити», SetlGroup
Моя роль:
Отдел: архитектурный Объекты: многоквартирные жилые комплексы Стадия: рабочая документация Раздел: АР (архитектурные решения) Программа: Renga ProfessionalЗадачи:
1. Листы РД (рабочей документации) по лифтовым шахтам: фрагменты планов и сечения 2. Определение типов, планы на двух уровнях, сведение таблиц 3. Марки витражей и отделки, условные обозначения 4. Корректировка перегородок на балконах, пола и потолка01/ Чертежи
Вертикальный транспорт
- Оформила листы рабочей документации по лифтовым шахтам в нескольких корпусах и секциях: фрагменты планов и сечения.
- Разрезы выполняла в 3D-модели и выгружала на листы.

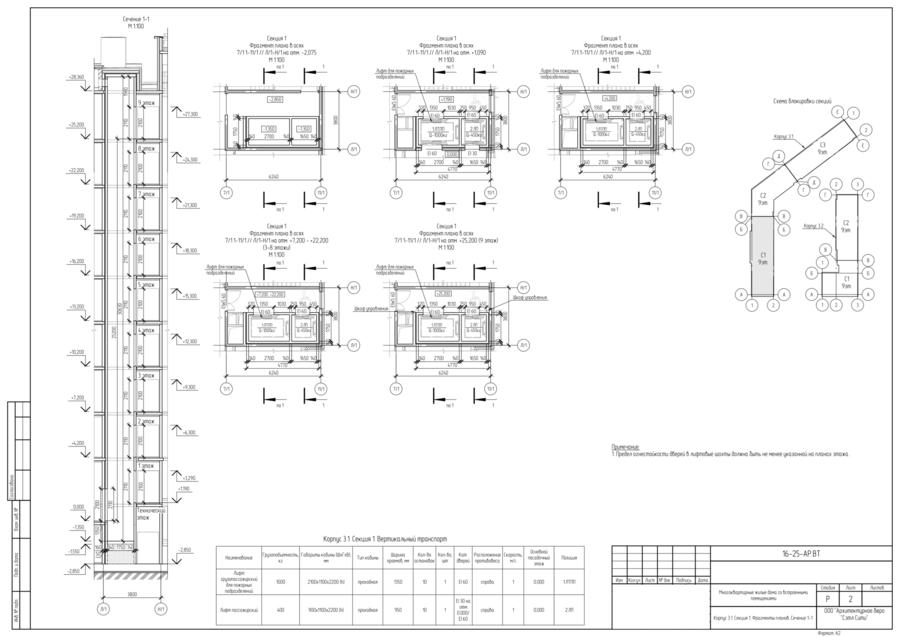

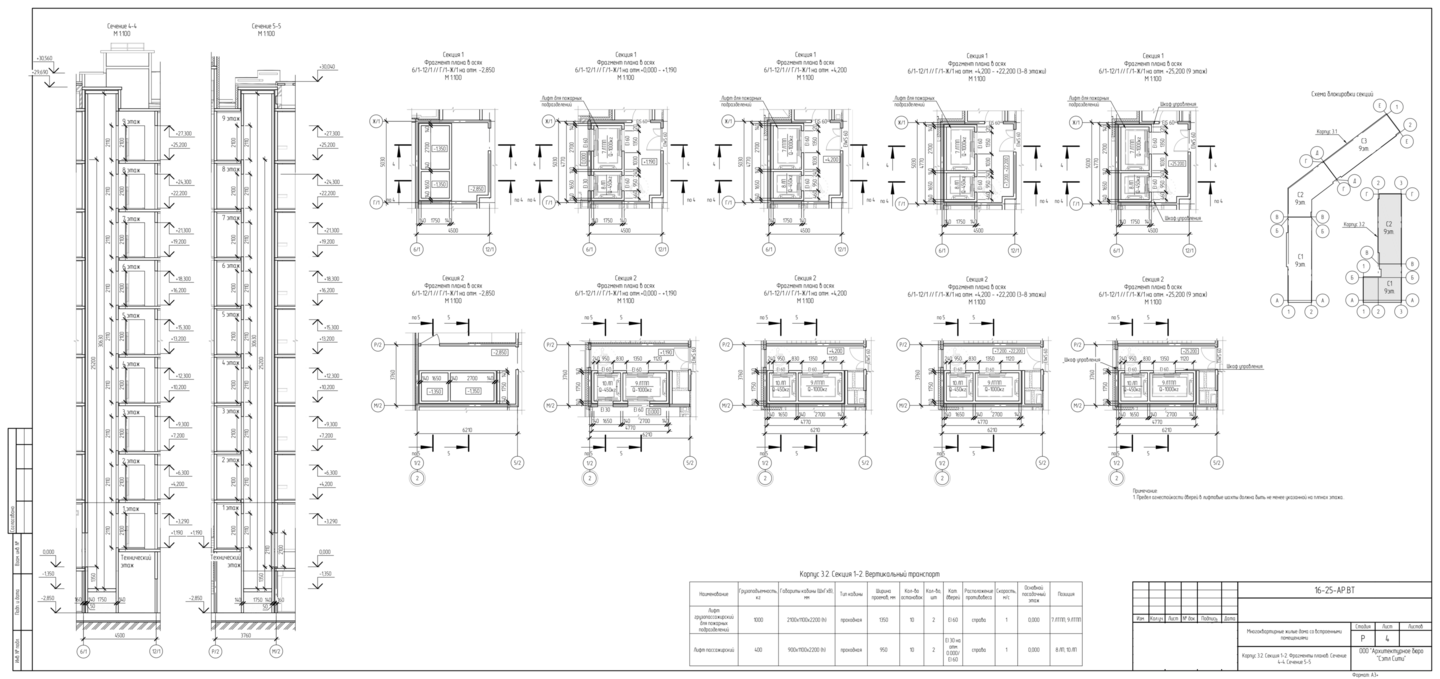

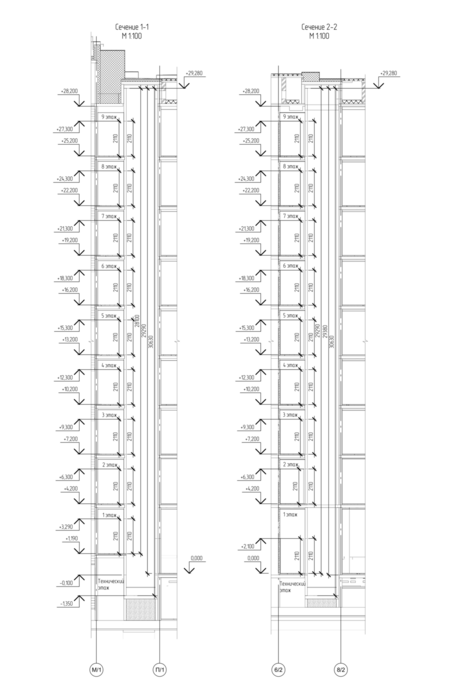

Секции 1-3. Фрагменты планов лифтовых узлов по этажам и сечение 1-1. / Корпус 3.1, секция 1. Фрагменты планов по этажам и сечение 1-1. Оформление листа, разрез из модели.

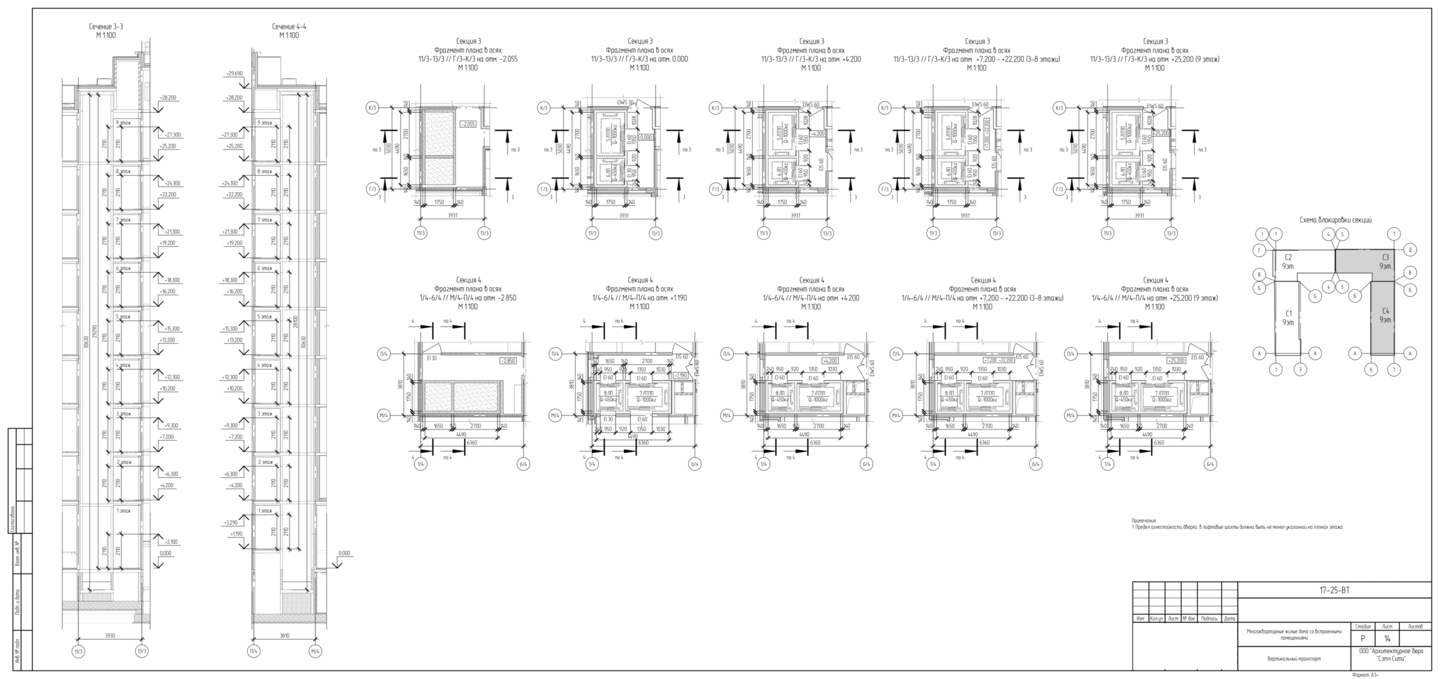

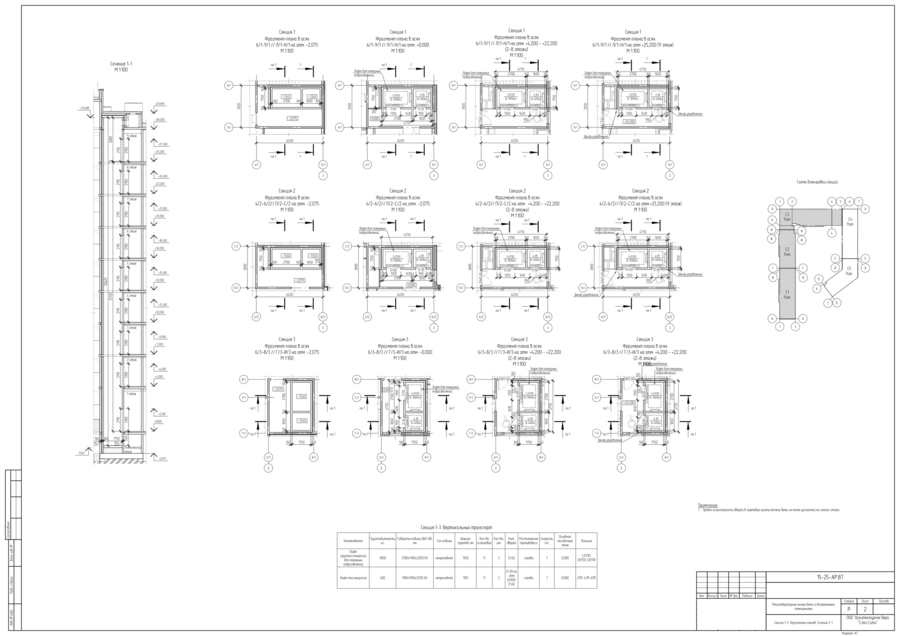

Секции 3-4. Сечения 3-3 и 4-4, фрагменты планов по этажам. / Корпус 3.2, секции 1-2. Фрагменты планов по этажам, сечения 4-4 и 5-5. Оформление листа, разрезы из модели.
Результат:
8 сечений, 41 фрагмент планов.Устройство стеклянных козырьков
- Определила типы козырьков
- Совместила планы козырьков на двух уровнях, чтобы на плане читались и козырёк, и дверь под ним
- Проставила все необходимые размеры
- Свела три таблицы в один файл.
Ведомость стеклянных козырьков: три таблицы с эскизами типов, сведённые в один файл.
Результат:
14 фрагментов планов, 3 таблицы02/ Фасады
- Расставила марки витражей и отделки фасада
- Добавила условные обозначения ограждений, венткамер и козырьков,
- Собрала лист условных обозначений материалов отделки.

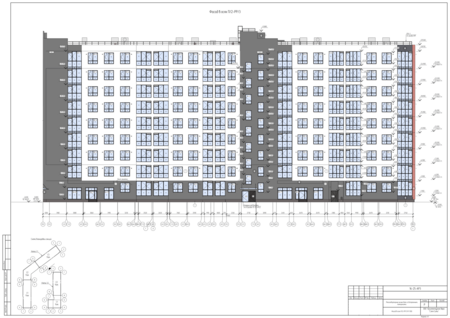

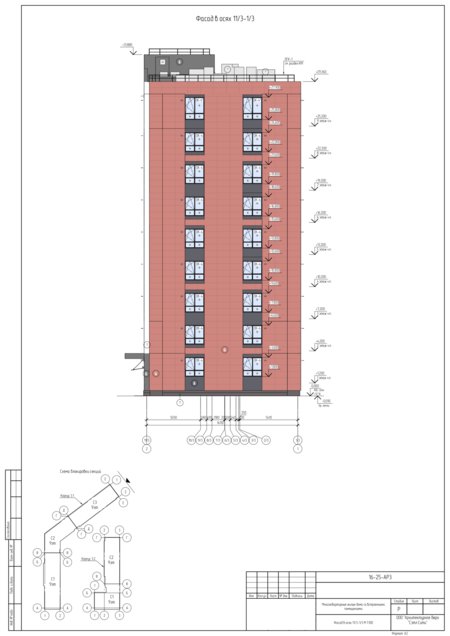

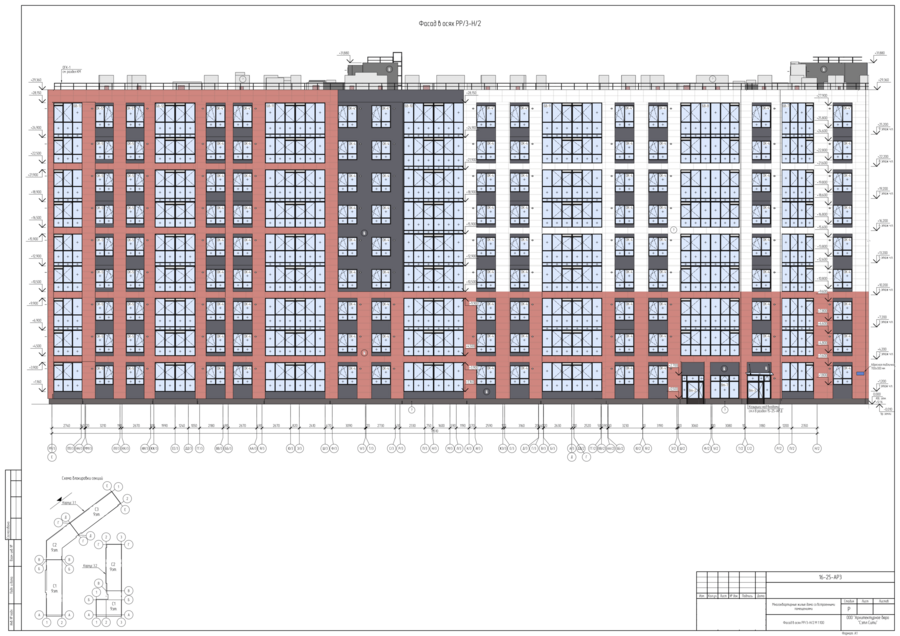

Фасады в осях 11/3-1/3 и РР/3-Н/2. Марки витражей и отделки, условные обозначения.

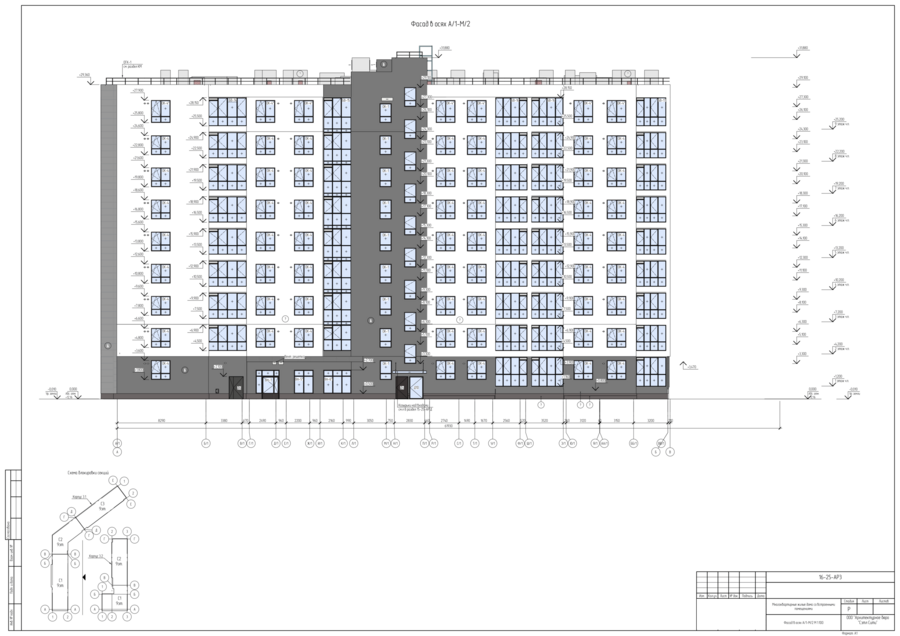

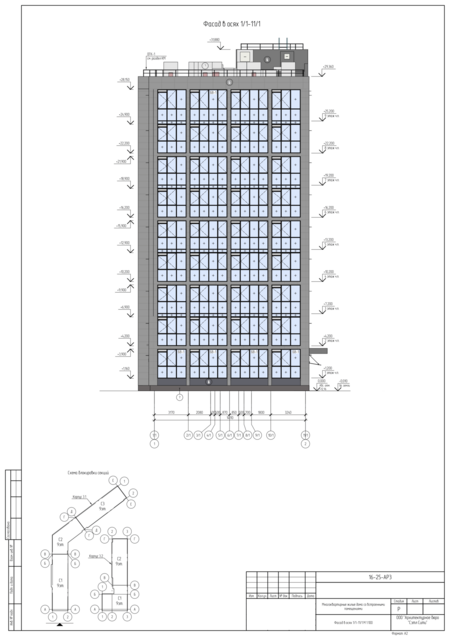

Фасады в осях 1/1-11/1 и А/1-М/2. Марки витражей и отделки, условные обозначения.
Результат:
6 листов фасадов03/ Корректировка BIM-модели
Создание информационных моделей BIM осуществляется в российском программном комплексе Renga Professional. Консолидированные модели публикуются в среде СОД Pilot-BIM, откуда также производится выгрузка чертежей и текстовой документации.Исправила перегородки на балконах: в зоне глухого фасада с отделкой заменила бетонный блок на бетонный кирпич. Новая перегородка тоньше, поэтому доработала пол и потолок, чтобы закрыть образовавшийся зазор.

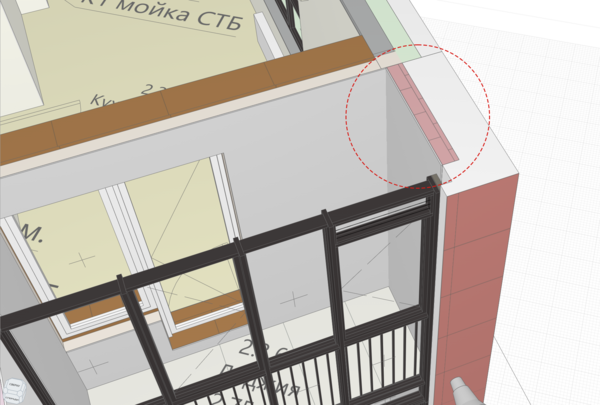

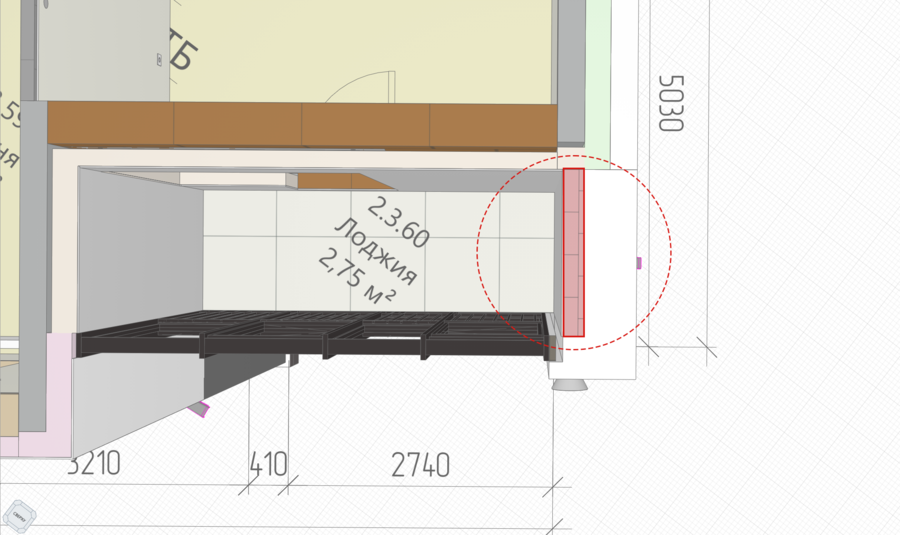

Вид перегородки в 3D. Заменённая перегородка выделена.
Результат:
3 модели, более 50 перегородокИтоги практики
За время практики я участвовала в разработке рабочей документации раздела АР для многоквартирных жилых домов во Всеволожском районе Ленинградской области.Освоила работу в Renga Professional: строила разрезы, выгружала виды на листы, вносила изменения в BIM-модель.Научилась оформлять листы по ГОСТ Р 21.101-2020 и корпоративным стандартам бюро: основная надпись, маркировка, условные обозначения, таблицы.Увидела, как устроена работа большого бюро: задачи приходят через Kaiten, документация согласуется в Pilot-BIM, а правки проходят через ГАП и нормоконтроль.
