Марочник — портативный дырокол для марок, с помощью которого можно создавать artistamp
Концепция:

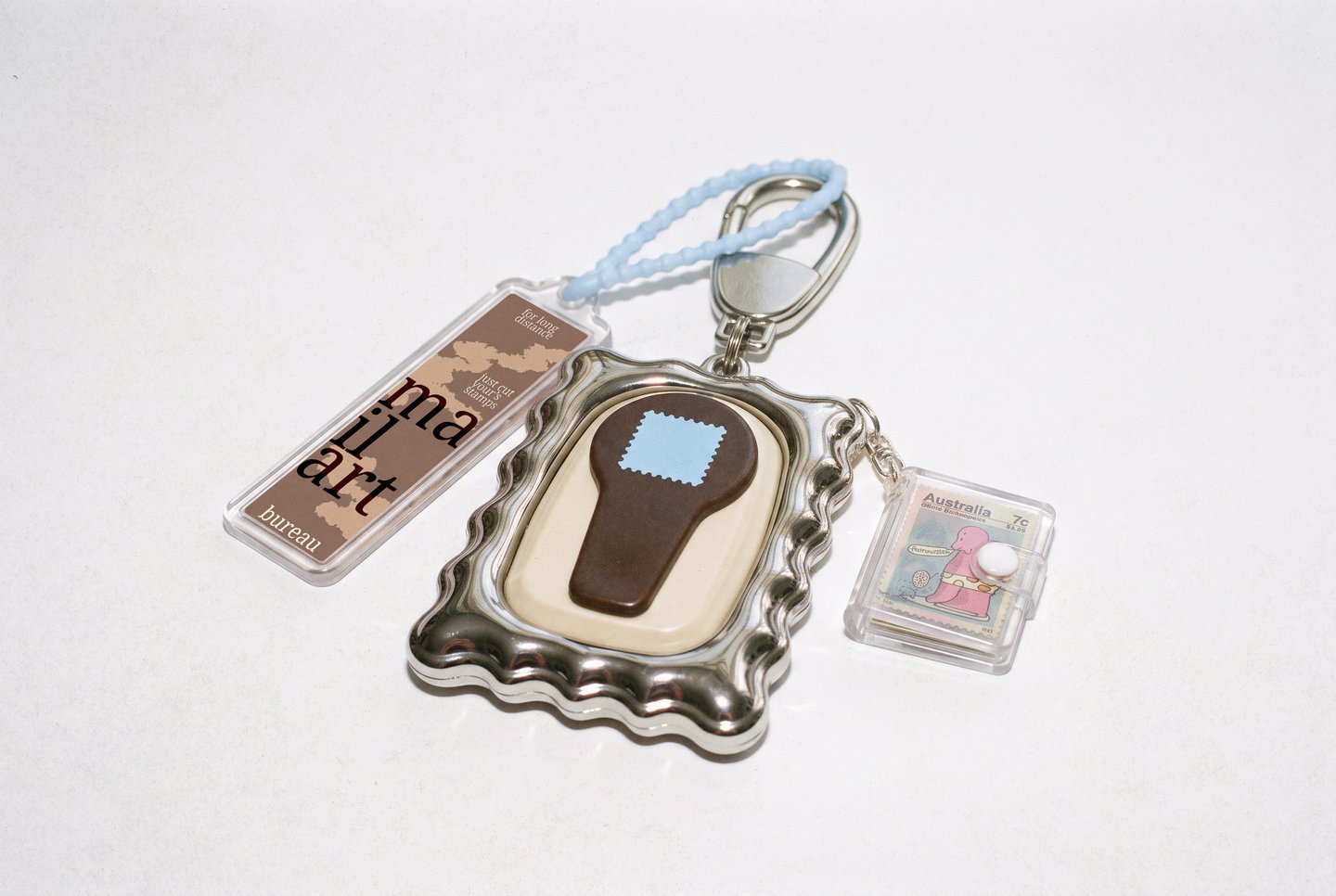

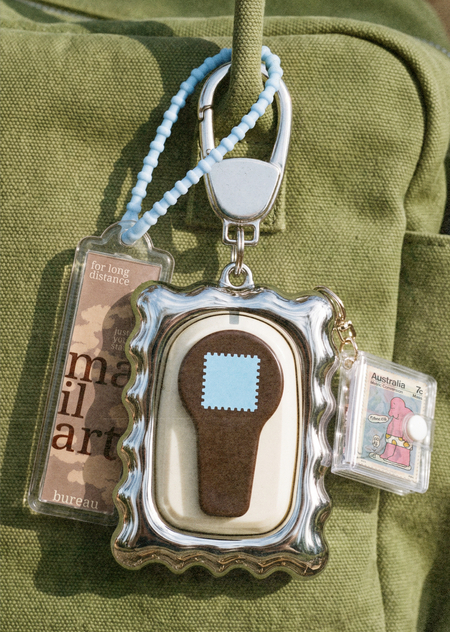

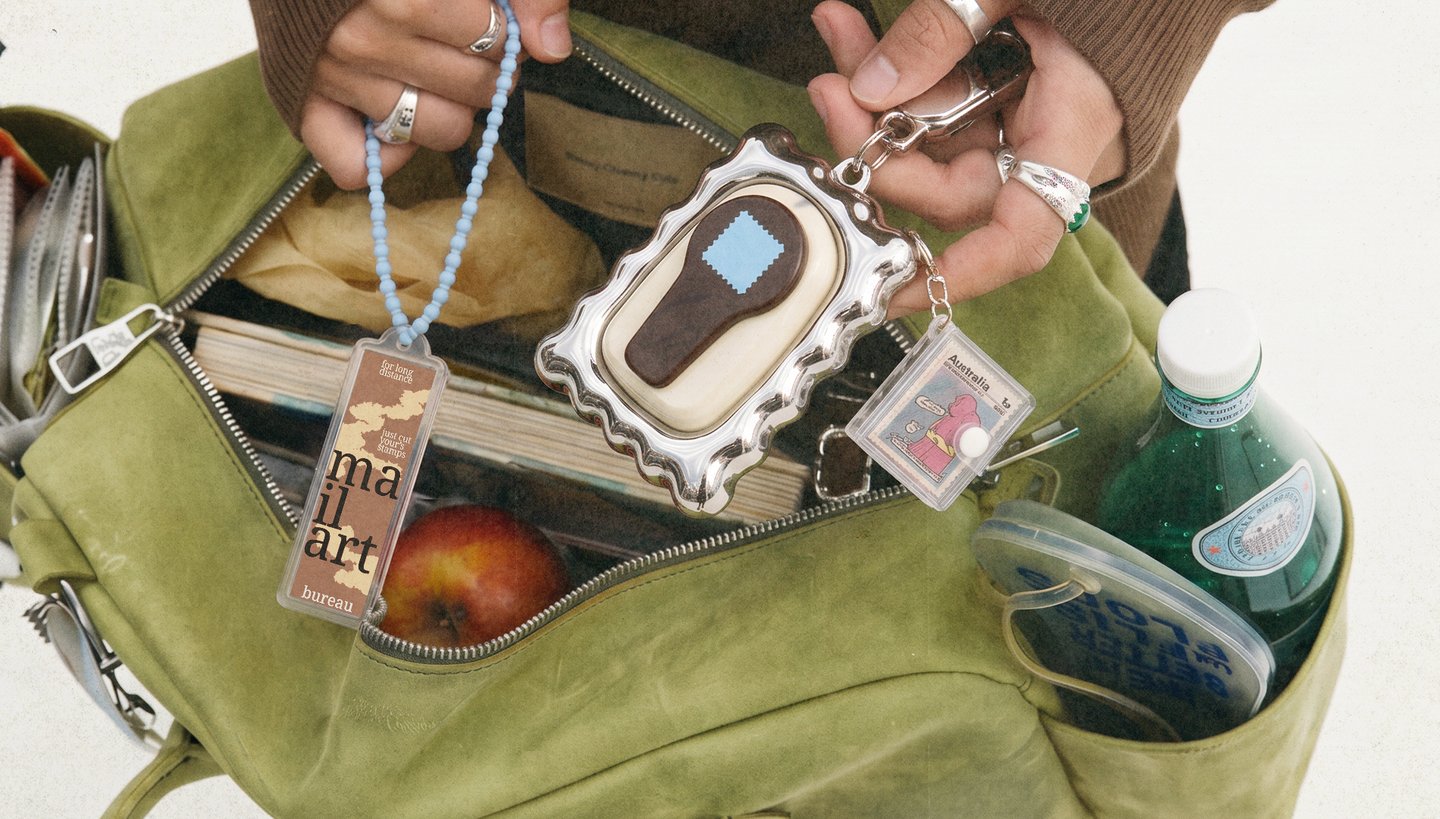

Дырокол для марок, который носят на сумке как аксессуар. Его не кладут в ящик стола: он висит на карабине рядом с другими брелками
Карманный дырокол 54 × 34 × 18 мм превращает любой клочок бумаги, будь то страница книги, обрывок письма или рисунок, в почтовую марку с перфорированным краем. Вместо оси, пружины и длинного рычага работает гибкая перемычка, поэтому он лёгкий и помещается в ладони. Корпус и держатель в форме марки печатаются без литьевой оснастки, из металла нужны только режущее кольцо и карабин.
Связь с дипломом:
Проект связан с моим визуальным исследованием про mail art для дипломной работы: самодельная марка (artistamp). Он делает самодельную марку доступной: любой рисунок, обрывок или фрагмент открытки можно превратить в перфорированную марку на ходу, в дороге или в кафе. Нумерация и коллекция повторяют логику серий и тиражей, а передача вырезанной марки другому человеку становится частью сюжета. Дырокол здесь задаёт ритуал обмена, как в сети почтового искусства.
Марочник соединяет три вещи, которые обычно существуют порознь: функцию инструмента, эстетику аксессуара, логику почтового искусства. Он нужен не просто чтобы делать марки, а чтобы вернуть жест, из которого они возникли
Ниша:
фигурные скрап-дыроколы уже есть, но они крупные, тяжёлые и сделаны как канцелярия, поэтому с собой их не берут.
Сценарий пользователя
1. Достаешь марочник из чехла-держателя
2. Вставляешь бумагу в боковой паз
3. Нажимаешь на коричневый язычок. Гибкая перемычка прогибается, режущее кольцо вырезает марку, и она падает в камеру под матрицей.
4. Достаёшь марку, клеишь на конверт или помещаешь в мини-альбом на брелке
Марочник собран из семи деталей и нескольких готовых комплектующих. В его конструкции нет оси, пружины и длинного рычага, привычных для дыроколов. Всю механику заменяет одна гибкая деталь.
Как он работает:

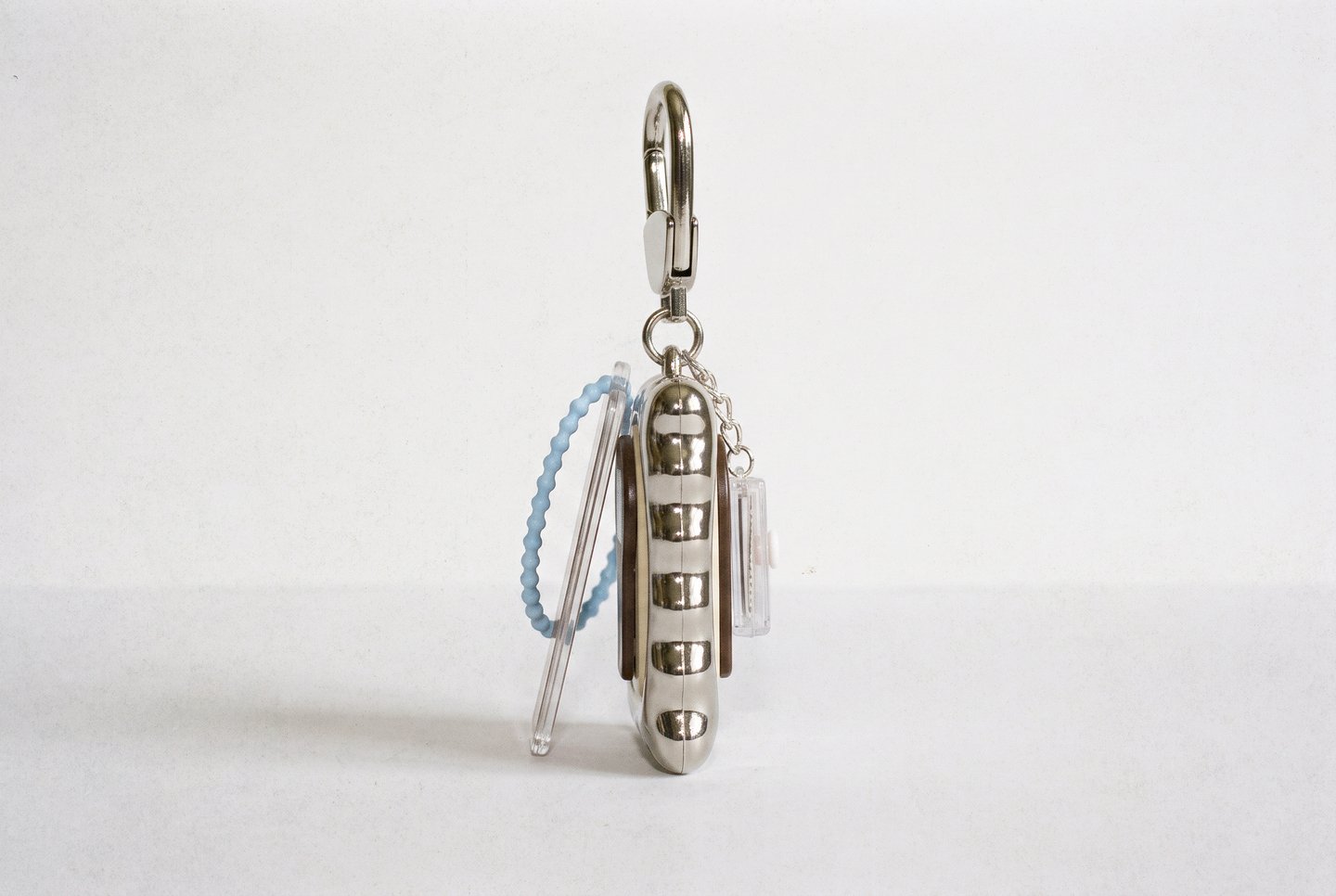

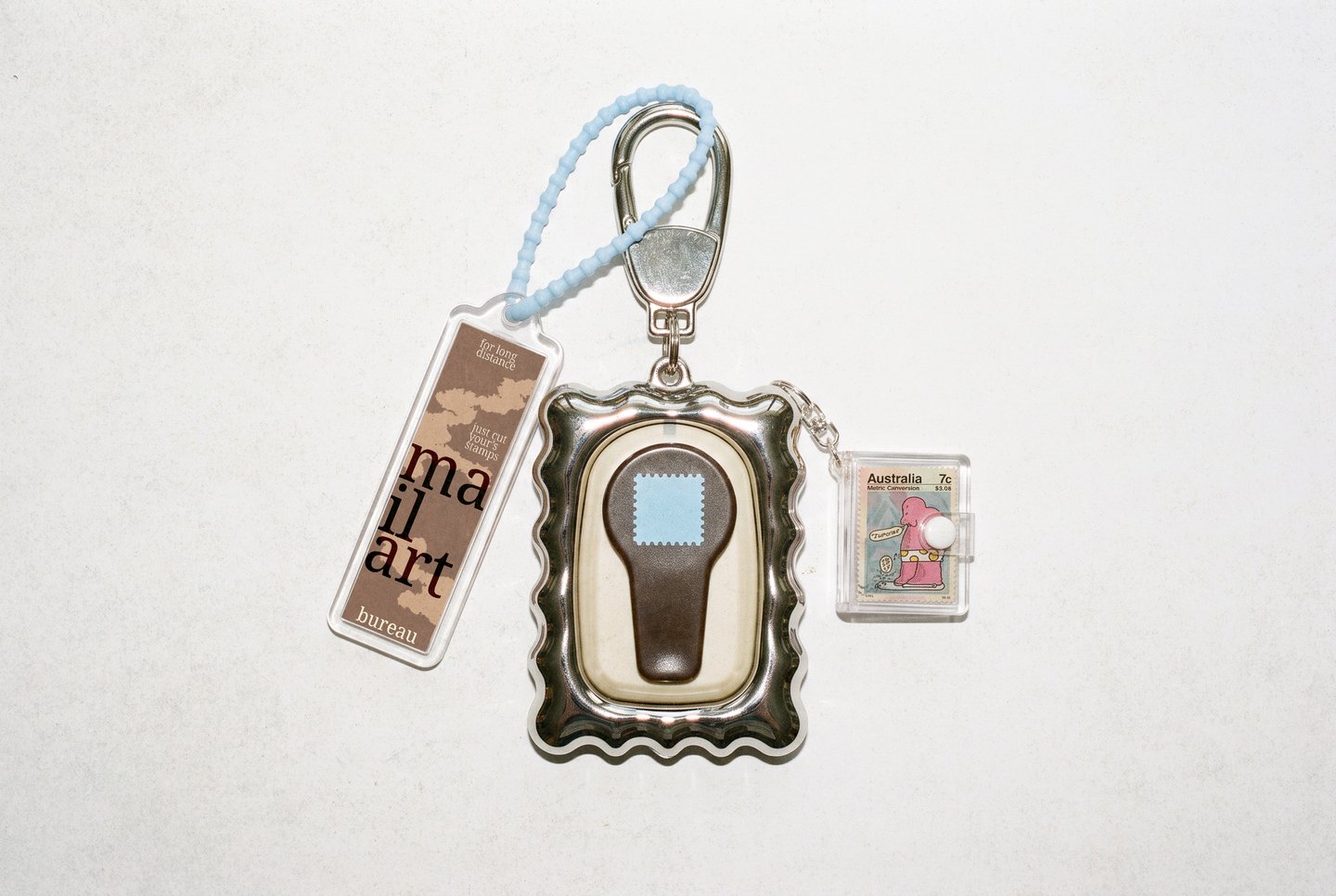

Верхняя часть корпуса одновременно служит рычагом и пружиной. Коричневый язычок размером 40 × 24 мм соединён с корпусом тонкой гибкой шейкой. Когда на язычок нажимают, шейка прогибается, а когда отпускают, возвращает его в исходное положение. Под кончиком язычка закреплено тонкое стальное режущее кольцо, под ним лежит стальная матрица. Бумага входит в паз 30 × 1,2 мм с торца корпуса, а голубое окно 18 × 18 мм на язычке показывает, какой участок будет вырезан. После нажатия вырезанная марка падает в камеру под матрицей и достаётся через выдвижную крышку.
Деталь | Параметр
(1) Корпус — 54 × 34 × 18 мм, радиус углов 7 мм
(2) Рычаг — 38 × 22 мм, толщина 3 мм
(3) Шейка гибкой перемычки — 0,8 × 12 мм
(4) Окно-индикатор — 20 × 20 мм, зубчатый край
(5) Паз для бумаги — 1,2 × 30 мм, глубина вставки до 24 мм
(6) Режущее кольцо — сталь 0,4 мм, шаг зубцов 2,0 мм
(7) Максимальный размер марки — 26 × 26 мм
(8) Держатель — 72 × 52 × 24 мм, стенка 3 мм, карман 56 × 36 × 19 мм
(9) Вес — ≈ 30 г без карабина
Проектные значения для CAD-модели
Деталь | Материал
(1) Корпус и рычаг — полиамид PA12 (SLS), крашение или матовая краска: кремовый и шоколадный(2) Гибкая перемычка — PA12 на прототипе, TPU 95A в запасном варианте
(3) Окно-индикатор — голубой акрил или смола, 1,5 мм
(4) Режущее кольцо и матрица — нержавеющая сталь 0,4–0,5 мм, лазерная резка или фототравление
(5) Держатель — печатная деталь (SLA-смола или PA12) с зеркальной металлизацией
(6) Карабин и кольцо — цинковый сплав, хромированный, готовая фурнитура
(7) Цепочка — голубые силиконовые бусины
(8) Бирка — акрил 3 мм с бумажной вставкой
(9) Мини-альбом — готовый прозрачный альбом на кнопке
Порядок сборки
1. Напечатанные детали зашлифовать и покрасить
2. Приклеить стальную матрицу в паз основания
3. Приклеить режущее кольцо под кончик язычка, совместив его с матрицей по двум штифтам 1,5 мм
4. Вклеить голубое окно в углубление на язычке
5. Соединить верхнюю оболочку и основание
6. Вставить выдвижную крышку камеры

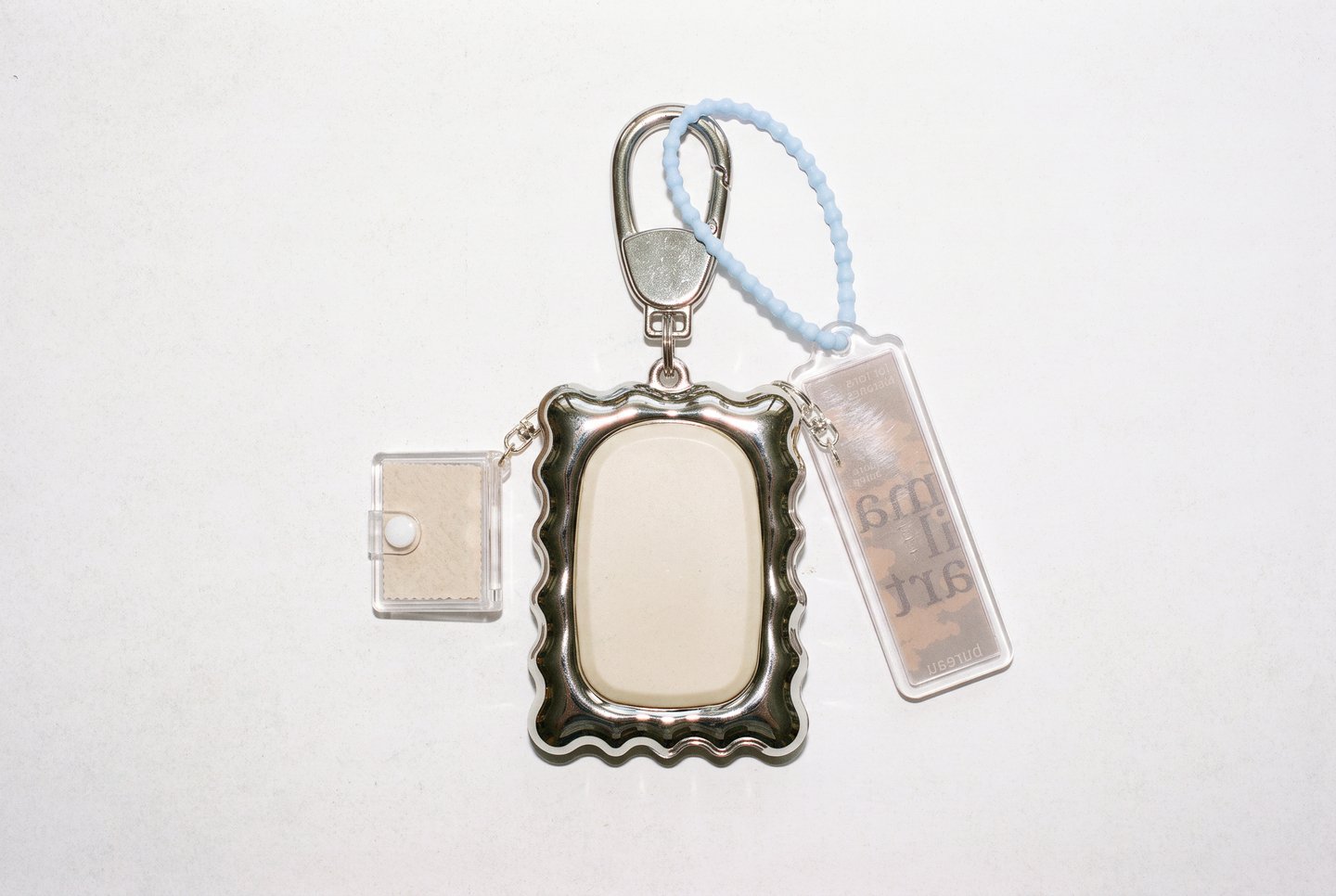

7. Вдавить корпус в держатель до щелчка и зацепить карабин за ушко
Технология производства:Прототип: печать на SLS (PA12), пескоструйная обработка и покраска. Держатель печатается на SLA, шлифуется, грунтуется и покрывается зеркальным хромом (напыление). Сталь режется лазером, сборка ручная.
Малая серия: печать на MJF/SLS с крашением в массе, металлизация держателей у подрядчика.
Масштабирование: литьё PP (перемычка) и ABS с хромированием (держатель), но для этого понадобится оснастка, и тезис «без литьевой оснастки» работает только для малой серии.
Фурнитура и готовые комплектующие:
Карабин (55–60 мм) с вертлюгом, кольцо Ø12 мм, 2–3 звена цепочки, силиконовая цепочка с бусинами, прозрачный мини-альбом на кнопке, акриловая бирка, штифты 1,5 мм (2 шт.), эпоксидный клей.
Может быть выпущена серия с вариацией дырокола для создания 6 разных форм марок
