Творчеству нужна свобода. А вещам — своё место.
1. Идея и эскиз
«Икар» Анри Матисса и авторский разбор образа: по бокам — заметки о цвете, форме и смыслах, которые легли в основу проекта.
ИКАР — настольный органайзер для творческих людей с беспроводной зарядкой. Он хранит письменные принадлежности, украшения и мелочи. Телефон размещается на подставке и заряжается — во время зарядки горит красный индикатор.Источником вдохновения стала работа Анри Матисса «Икар» 1947 года. После операции художник обратился к композициям из вырезанных форм и нашёл новый способ творить. Органайзер построен на той же идее: порядок не мешает творчеству, а поддерживает его.
2. Основные виды и размеры
Органайзер стоит на столе без крепления. Кабель зарядного модуля проходит внутри основания и выходит сзади для подключения к блоку питания.Размер основания — 230 × 160 × 30 мм, общая высота предмета — 233 мм. Высота чёрного стакана — 162 мм, жёлтого «дерева» — 208 мм. Центральный элемент подставки занимает 64 × 81 мм в плане и имеет высоту 120 мм.
3. 3D-модель и чертёж

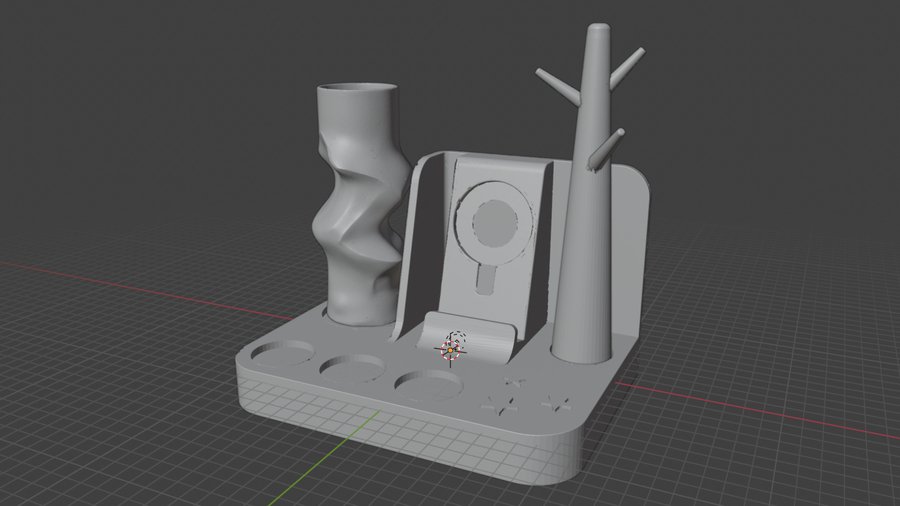

3D-модель органайзера. Общий вид итоговой формы и детали модели: зарядная зона, стакан для письменных принадлежностей.
Размеры и модель основания разработаны в Autodesk Fusion. Пластичные формы чёрного стакана для письменных принадлежностей и жёлтого «дерева» для украшений созданы в Blender.Сначала рассматривался вариант с отдельными предметами. В итоговом решении они размещены на общем основании: так органайзер выглядит цельным, а все необходимые вещи находятся в одном месте.
Поиск формы: эскизы разных вариантов органайзера.
4. Материалы и технология
Цветовая палитра.
Пластиковые детали изготавливаются методом FDM-печати из PLA. Для каждой детали используется пластик нужного цвета: синего, чёрного или жёлтого. После печати удаляются поддержки, а видимые поверхности и края шлифуются.
5. Конструкция и соединения

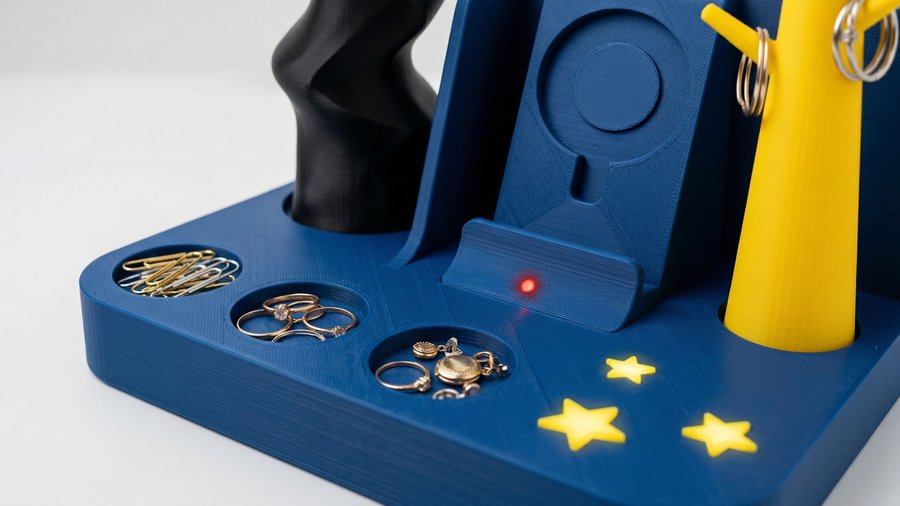

На общем основании закреплены стакан для письменных принадлежностей, «дерево» для украшений и подставка для телефона. В основании сделаны углубления для мелочей.В подставке предусмотрено круглое место для готового модуля беспроводной зарядки. Телефон прислоняется к подставке напротив модуля. Кабель проходит внутри основания и выходит сзади. На лицевой стороне расположен красный индикатор: он загорается, когда идёт зарядка.

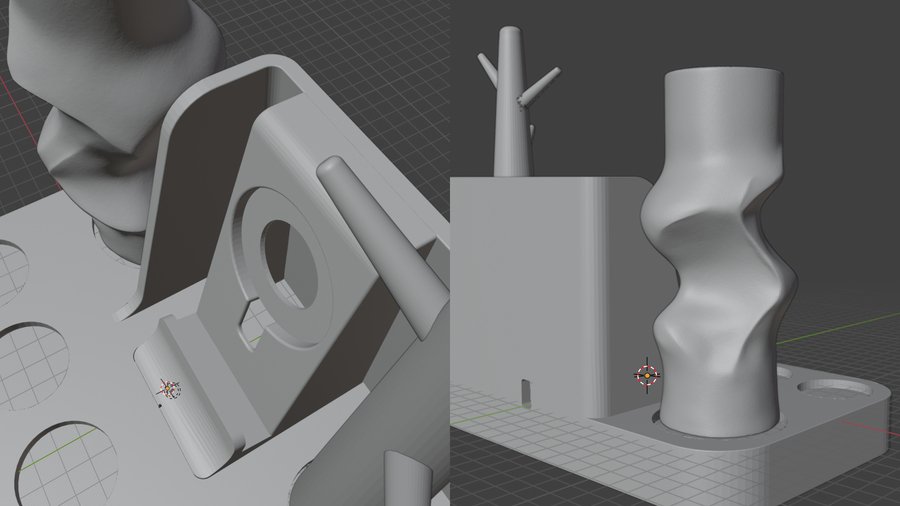

3D-модель — зарядная зона крупным планом. Круглое углубление в подставке предназначено для установки беспроводной зарядки.
6. Производственные файлы
Комплект для изготовления включает редактируемую 3D-модель. Возможно изготовить следующий экземпляр без повторной разработки.
7. Визуализация и проверка

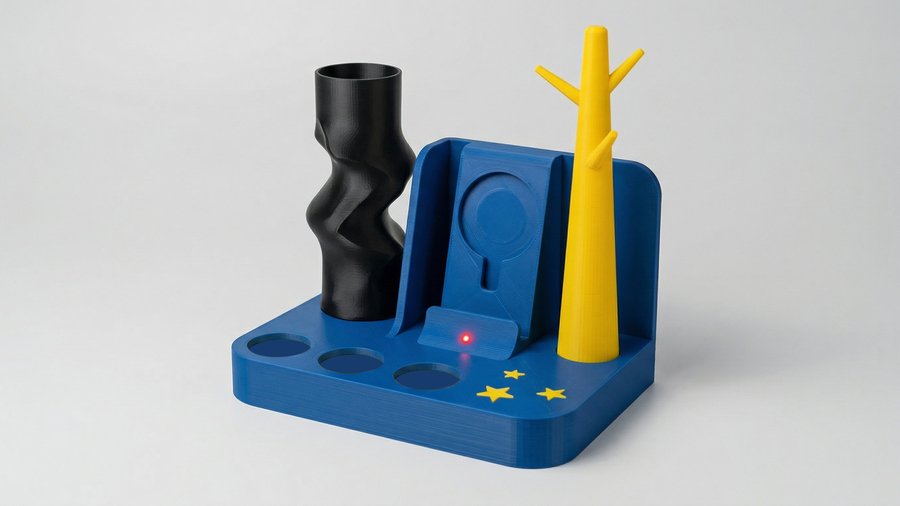

Рендеры.
Перед изготовлением серии проверяются устойчивость с установленным телефоном, удобство доступа к вещам, прочность соединений, работа зарядки и красного индикатора, а также нагрев пластика.

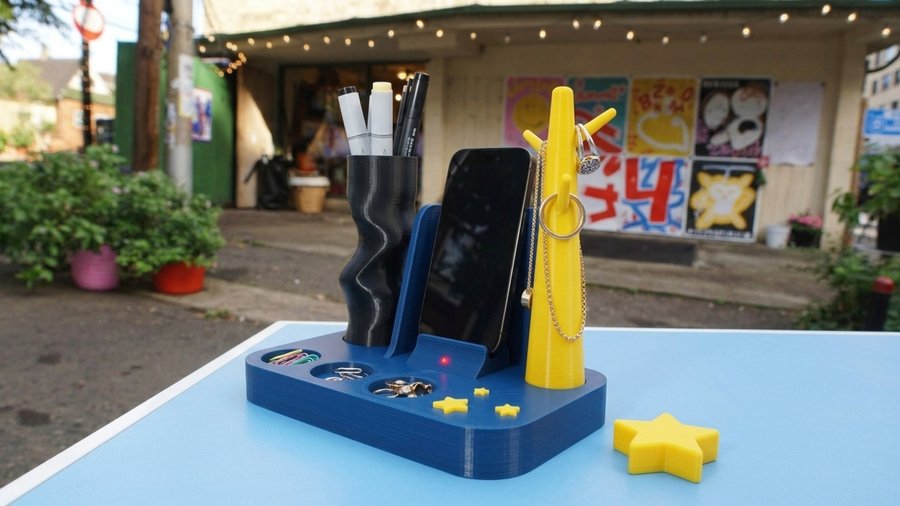

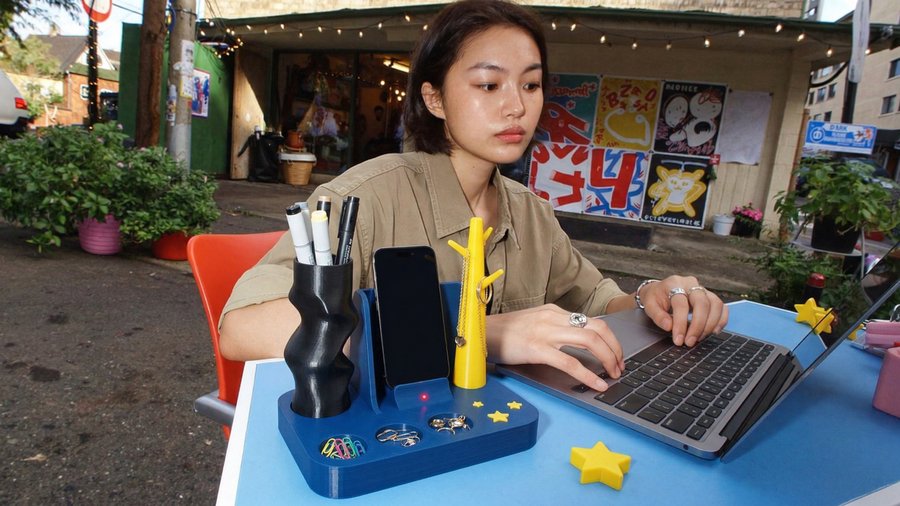

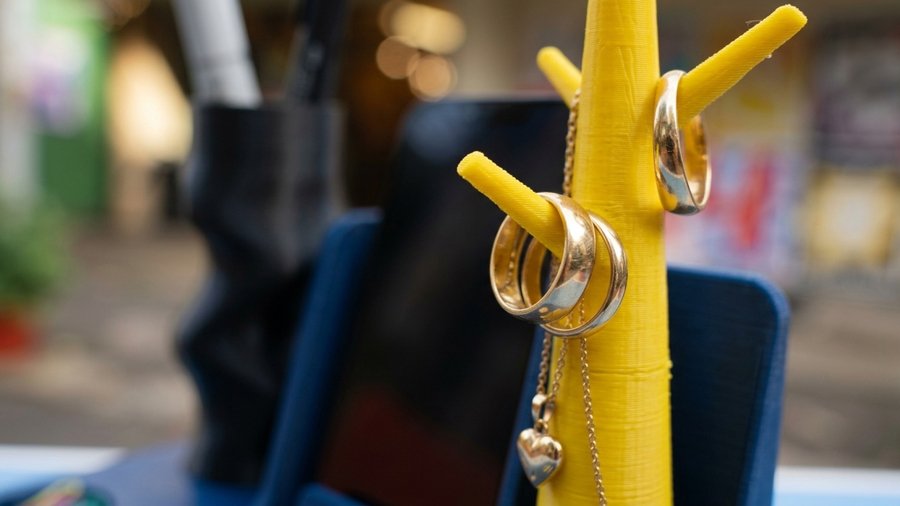

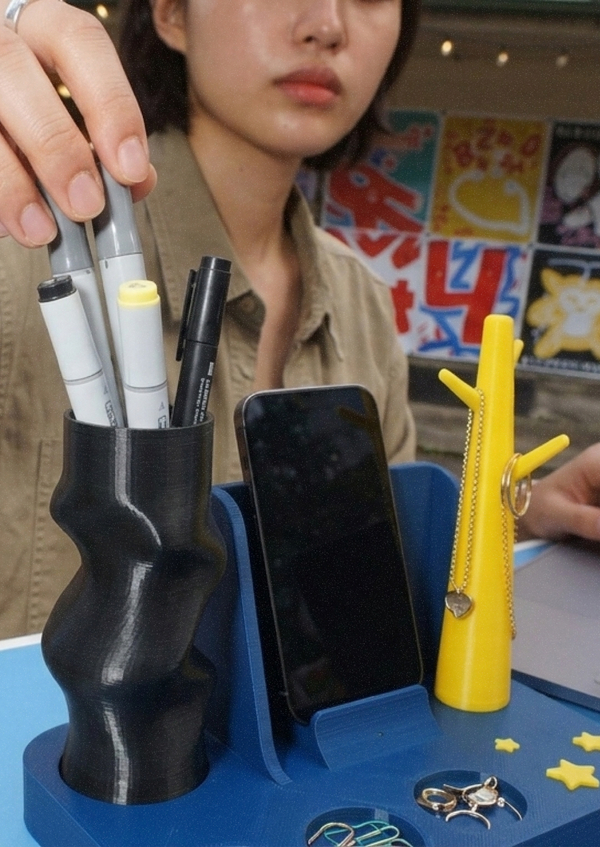

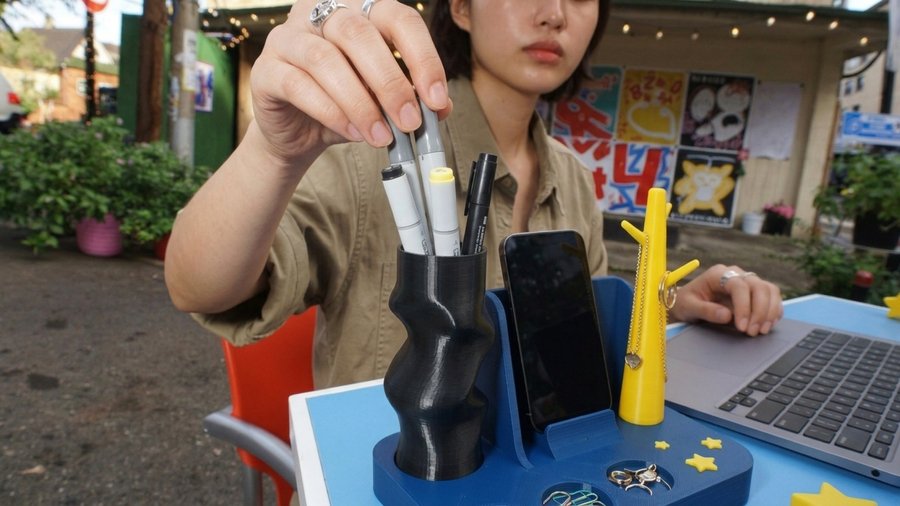

Органайзер в использовании.
8. Изготовление, серия
Плановая стоимость одного органайзера — около 3 200 руб.
— 2 500 руб. за печать
— около 450 руб. за зарядный модуль
— 250 руб. на крепление, обработку и сборкуМинимальный тираж — 1 экземпляр. Небольшую серию можно выпустить от пяти штук. Её предварительный бюджет — 16 000 руб. без скидки за тираж.
Проект показывает, как художественный образ можно превратить в предмет повседневного использования. Его ценность — в продуманном сценарии, где каждой детали отведена своя роль.
